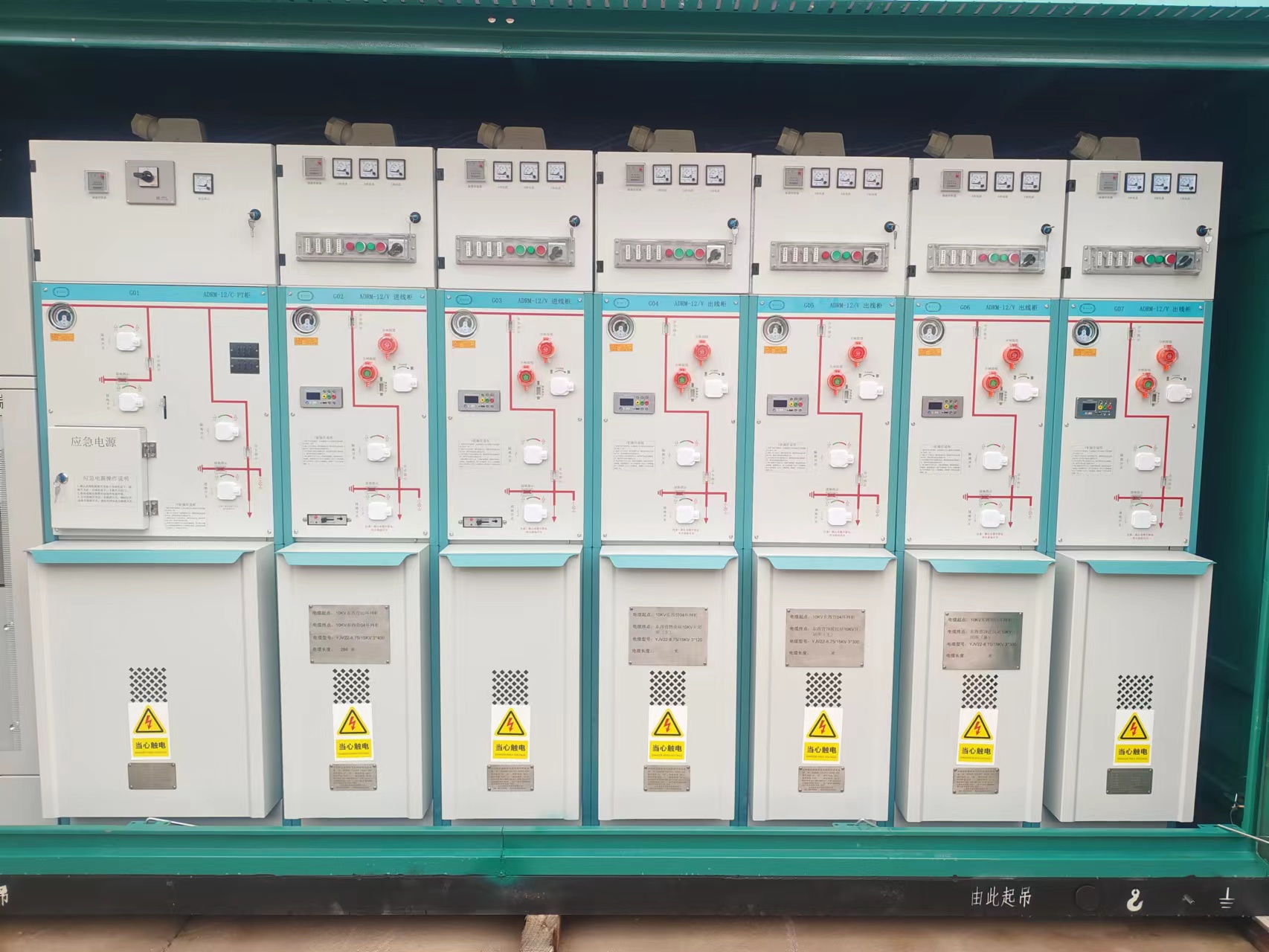

環網柜的作用是保護變壓器、限制短路電流，使變壓器免于承受突發短路故障電流，并在10ms以內快速切除變壓器內部短路故障，防止由于內部電弧引起的壓力升高而導致變壓器損害，使變壓器得到更為可靠合理的保護。而對于變壓器低壓側端部短路，合理地選用高壓熔絲，由高壓側熔斷器切除低壓側端部短路故障，有效地保護變壓器。

       操作時，應該先斷開低壓總斷路器，然后按下環網柜右上角的紅色停止按鈕，斷路器斷開，斷路器室面板指示器顯示斷開狀態，然后在接地開關室插入手柄，按箭頭所示向閉合方向旋轉，接地開關閉合，面板顯示接地開關閉合，斷開環網柜操作完成。

    檢修工作完成后，先插入手柄，向箭頭所示斷開接地開關方向旋轉，面板顯示接地開關斷開，然后在斷路器面板插入手柄，按箭頭所示向儲能方向旋轉，面板顯示儲能完成后，按下右上角綠色合閘按鈕，環網柜合閘操作完成。

1 高壓環網開關柜操作應至少兩人到場，其中一人負責操作，另外一人現場監護。

2 操作者應戴絕緣手套，穿絕緣鞋，操作時站在絕緣墊上。

3 送電操作程序

（1）在給變壓器送電前，應先檢查變壓器輸出總負荷開關處于斷開狀態。

（2）打開接地刀鎖，取下“禁止合閘”警示牌。

（3）逆時針操作，拉開接地刀。

（4）檢查接地指示在斷開位置（“浮空”狀態）。

（5）鎖上接地刀鎖。

（6）打開負荷刀鎖。

（7）順時針操作將開關合上。

（8）檢查三個指示燈在亮的狀態。

（9） 鎖上負荷刀鎖。

4 停電操作程序

（1）在停運變壓器前，應先斷開變壓器的輸出總負荷開關。

（2）檢查三個指示燈在亮的狀態。

（3）打開負荷刀鎖。

（4）用手按紅色停止按鈕“OFF”，聽到開關動作聲為止。

（5）檢查三個指示燈應無閃爍呈白色。

（6）鎖上負荷刀鎖。

（7）打開接地刀鎖。

（8）順時針操作合上接地刀。

（9）檢查接地指示在接地狀態，掛上“禁止合閘”警示牌。

（10）鎖上接地刀鎖。
